本成果为一种多功能口腔种植定位导向制动套装，属于口腔医学相关技术领 域。包括工具盒，工具盒内部放置有多个导向环、制动环、扩孔钻、侧杆和主杆。本装置可以解决现有技术中种植导板制作成本高、过程繁琐、导板不能高温高压 消毒的问题，辅助实现简单化精准种植。

       一种多功能口腔种植定位导向制动套装，其结构如下图所示，包括：工具盒 6，工具盒 6 内部放置有多个导向环 1、制动环 2、扩孔钻 3、侧杆 4 和主杆 5。导向环 1 的直径各不相同。具体来说，

       导向环可为两套：直径分别为 5、6、 7、8、9、10、11mm，高度 5mm，颜色依次为粉色、白色、黄色、红色、蓝色、绿色、黑色；内孔径 2.5mm。

       制动环 2 有多个，直径均为 9mm，制动环的高度不同。例如，制动环共计有 3 个，直径均为 9mm，高度分别是 5、6、7mm，颜色依次是浅蓝色，中蓝色，深蓝色，内孔径 2.0mm；

       扩孔钻 3 数量一般为一个，直径 2.0mm，在距尖端 15mm 处有 2mm 固定制动环的位置，工作长度为 13mm。侧杆 4 包括竖杆，竖杆的一端具有 L 型凹槽及位于 L 型槽上方的定位螺栓；竖杆的另一端固定连接有弹簧，弹簧与位于竖杆外侧的金属翼固定连接，竖杆为通过伸缩结构进行伸缩。侧杆共有 4 条：侧杆依靠 L 型凹槽连接固定到主杆的凹槽上，既可以沿主杆水平方向滑动，也可以垂直向伸缩，定位后可以通过定位螺栓上紧。侧杆另一端带有两片金属翼，金属翼组织面有防滑结构，能卡抱住导向环。

       主杆 5 为两条：长度分别为 2.5cm、3.5cm。主杆上有刻度标尺。主杆包括横杆，横杆上具有凹槽，横杆的一端与邻牙固定杆通过铰接件铰接，邻牙固定杆通过铰接件与金属翼铰接，依靠邻牙固定杆和金属翼，使得         主杆能卡抱住缺牙区邻牙。

       本装置在使用时，通常将侧杆连接到主杆上，并固定其位置。将主杆的金属翼固定到缺牙区的邻牙上，根据缺牙区近远中间距的大小，选择合适直径的导向环，固定到侧杆的金属翼上，使导向环位于缺牙区中央位置。使用扩孔钻或其它任何直径不超过 2.5mm 的扩孔钻，通过导向环的内孔进行种植体窝洞预备，实现种植术中定位导向功能。连续多颗种植体植入时，根据缺牙间距的长短，选择长主杆或短主杆，连接多个侧杆，辅助术中定位导向。使用后，工具盒可以整套高温高压消毒。

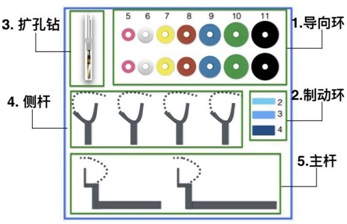

一种多功能口腔种植定位导向制动套装结构图

       应用情况:

       可应用于口腔专科医院、综合医院口腔科、口腔门诊、口腔教学实验室及继续教育培训班，特别适合口腔种植专业医生，具有广泛的应用市场。

       拟合作方式：□技术转让技术开发技术咨询技术服务
