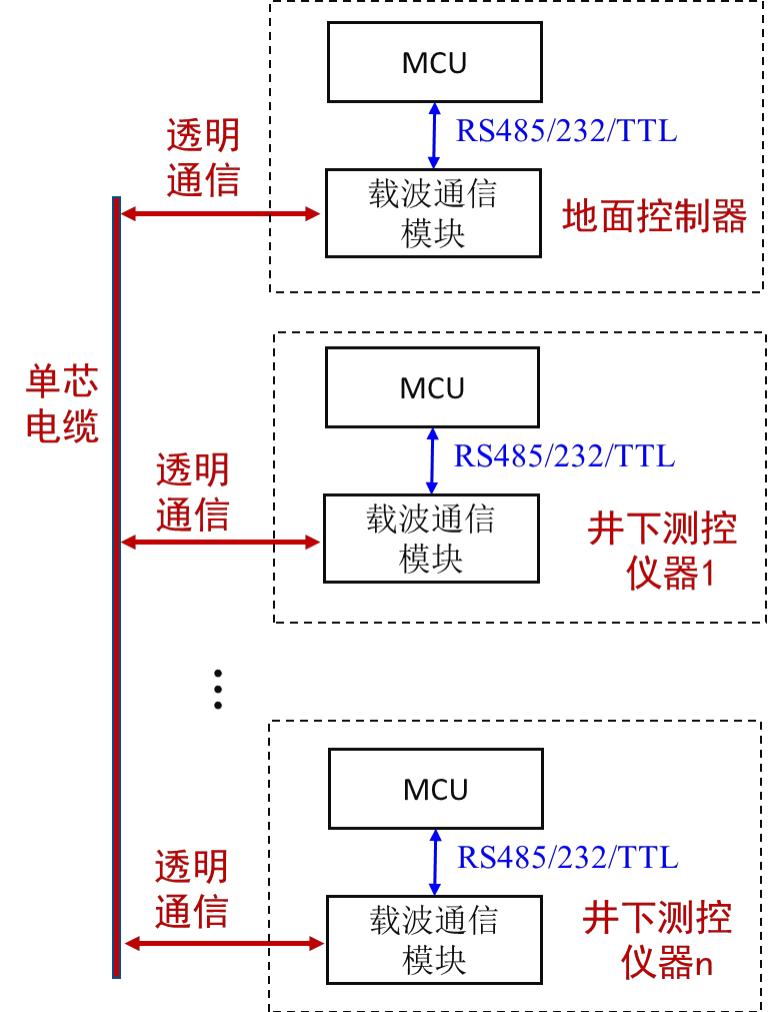

地面控制器仅使用一根单芯钢管电缆(1/4”或 1/8”)连接井下测控仪器，采用总线式直流载 波透明通信技术， 实 现信号双向传输和 井 下供电。地面控制 器 中 MCU 采 用 通 用 串 口 （RS485/RS232/TTL，Modbus 协议）与直流载波模块进行双向通信；直流载波模块通过单芯钢管电 缆与井下多个测控仪器中的高温直流载波模块进行总线式直流载波透明通信，双向通信、直流供电； 井下多个测控仪器中的高温直流载波模块与它的 MCU 采用通用串口与直流载波模块进行双向通信。 可以把单芯钢管电缆直流载波通信当做黑箱，从而实现地面控制器与井下测控仪器或井下测控仪器 之间的透明通信（通用串口双向通信）。

       技术特点及技术指标：

       1、仅使用一根单芯钢管电缆(1/4”或 1/8”)连接井下测控仪器，利用井下高温直流载波通信 模块，即可实现地面控制器与井下测控仪器或井下测控仪器之间的透明通信，同时为井下测控仪器 提供直流电源。 井下连接方便、可靠性高。

       2、主要技术指标：

       工作温度：≤150℃; 载波电压：24-200VDC；通信距离：5000m。

       载波通信方式：透明；通信波特率：1000bps；

       与 MCU 通信接口：通用串口（RS485/RS232/TTL，Modbus 协议）；

       应用领域：

       地面控制器与井下测控仪器或井下测控仪器之间的透明通信，同时为井下测控仪器提供直流电源。



       技术成熟程度：已在产业中应用

       拟合作方式： ☑技术许可  ☑合作开发
