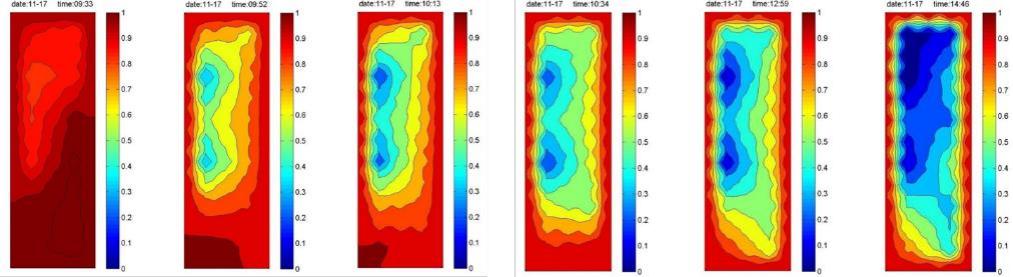

利用超声波在不同的介质中具有不同的传播速度和不同的吸收衰减这两个敏感特性，研究一种用于实时监测驱替过程中岩心内部各相流体空间动态分布的非侵入式方法---超声透射法，通过测量超声波透射过岩心后的声波首波波至时间和首波声幅，得到表征流体饱和度变化的超声平均速度、声幅衰减，建立基于声速和衰减特性的各相流体饱和度测量模型和驱替前缘测量模型。结不同时刻、超声阵列的分布位置，计算出岩芯空隙内各相流体的饱和度动态分布和前缘的变化，实现各相流体动态空间分布的可视化，并将其用于明确各相流体在岩心多孔隙内的运移过程和运移规率。

       技术特点及技术指标：

       1 、提出了一种新的非侵入式流体动态分布检测方法（超声透射法），为油藏条件下替物理模拟实验技术提供了新的探测手段，实现了各相流体空间分布的可视化；

       2、结合不同时刻、不同注入井/产出井位置、超声探头阵列的分布位置，得到岩心孔隙内各相流体随时间变化的饱和度动态分布和前缘变化，实现了驱替过程各相流体在岩心多空隙内运移过程的可视化，为超临界 CO2 驱油机理、驱油效率等研究提供重要依据。

       应用领域：

       用于油藏条件下水驱、CO2 驱、聚合物驱等物理模拟装置，实时监测驱替过程中岩心空隙内部各相流体空间动态分布的非侵入式方法，相关技术也可应用于驱替过程中地层岩芯空隙内各相流体的饱和度动态分布和前缘的变化。

       专利授权及申请情况：

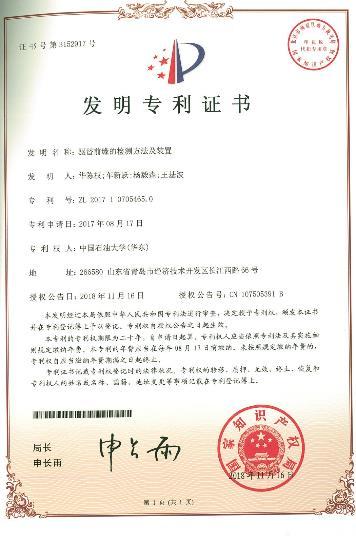

       1、国家发明专利：驱替前缘的检测方法及装置，ZL201710705465.0（授权）

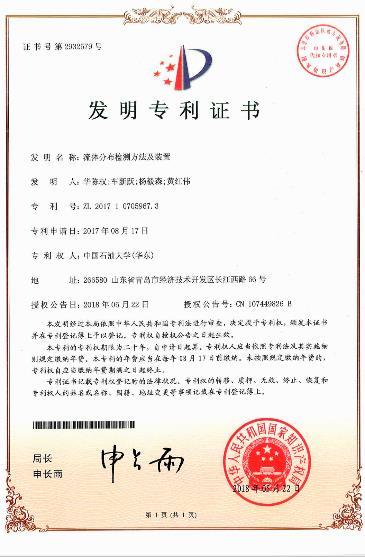

       2、国家发明专利：流体分布检测方法及装置，ZL201710705967.3（授权）

       3、国家发明专利：一种二氧化碳驱油驱替前缘的检测方法，ZL201710573039.6（授权）

       成果受资助及获奖情况：

       山东省自然科学基金面上项目，ZR2016EEM46，油藏条件下 CO2 驱油过程多孔介 质内流体动态分布检测及运移规律研究，2016-11 至 2019-06；

       技术成熟程度： 已在产业中应用

       拟合作方式：☑技术许可 ☑合作开发
